جک DC و پورت شارژ لپ‌تاپ: علائم خرابی، روند تعمیر و هزینه
جک DC یا پورت شارژ لپ‌تاپ، مسیری حیاتی برای انتقال انرژی از آداپتور به مادربرد است و کوچک‌ترین آسیب در این بخش می‌تواند عملکرد کل سیستم را مختل کند. این قطعه، علاوه بر انتقال جریان، نقش حفاظتی در برابر نوسانات برق دارد و سلامت آن تضمین‌کننده‌ی پایداری ولتاژ دستگاه است. مرکز امداد رایانه پرتوگستر با تکیه بر تجهیزات دقیق و تجربه‌ی فنی بالا، خدمات تخصصی در زمینه‌ی عیب‌یابی، تعویض و تعمیر جک DC ارائه می‌دهد تا کاربران بدون دغدغه از عملکرد پایدار و ایمن لپ‌تاپ خود اطمینان داشته باشند.

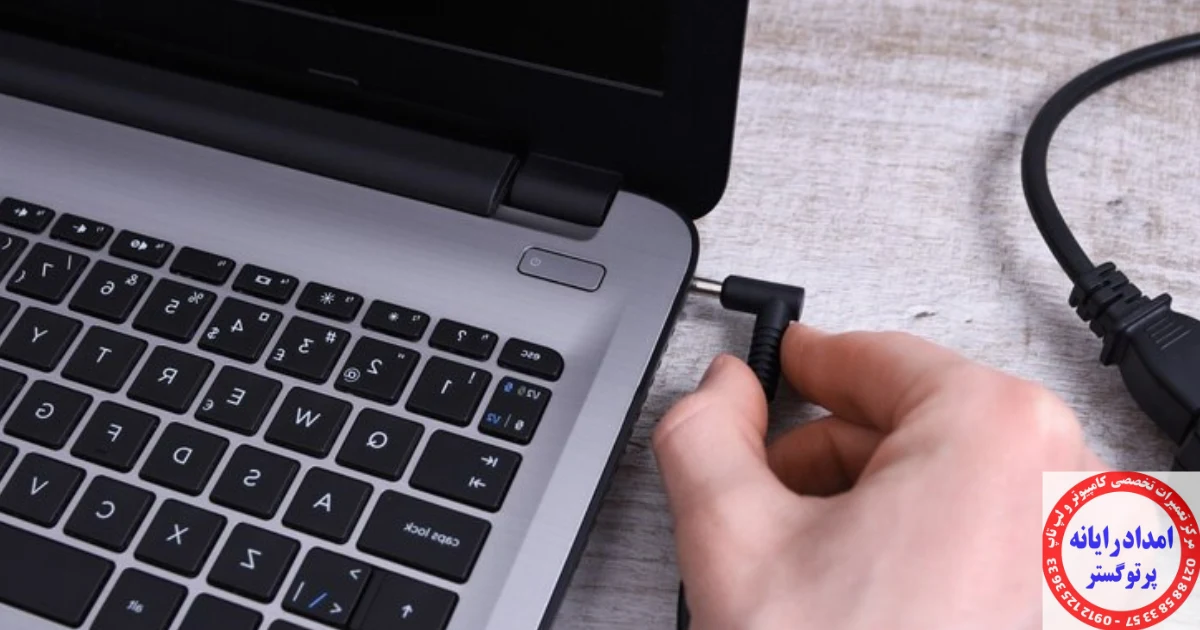

جک DC و پورت شارژ لپ‌تاپ چیست و چه نقشی در تأمین برق دارد؟
جک DC یا پورت شارژ، نقطه‌ی ورود انرژی الکتریکی از آداپتور به داخل لپ‌تاپ است؛ بخشی کوچک اما حیاتی که وظیفه دارد جریان مستقیم (Direct Current) را از منبع تغذیه به مدار شارژ و سپس به اجزای مختلف مادربرد منتقل کند. اهمیت این قطعه به‌اندازه‌ای است که هرگونه اتصالی، شل‌شدن پایه یا قطعی در مسیر آن می‌تواند باعث خاموشی کامل سیستم شود. ولتاژی که از آداپتور وارد جک می‌شود، معمولاً بین ۱۸ تا ۲۰ ولت است و پس از عبور از فیلترها، دیود محافظ و ماسفت‌های مدار شارژ، به مدارهای تأمین‌کننده‌ی پردازنده و چیپ‌ست می‌رسد. بنابراین، جک DC نه‌تنها رابط فیزیکی میان شارژر و لپ‌تاپ است بلکه نخستین حلقه‌ی امنیتی در برابر نوسانات برق محسوب می‌شود. طراحی باکیفیت و اتصالات محکم این بخش تأثیر مستقیمی بر پایداری ولتاژ و سلامت کلی مادربرد دارد.

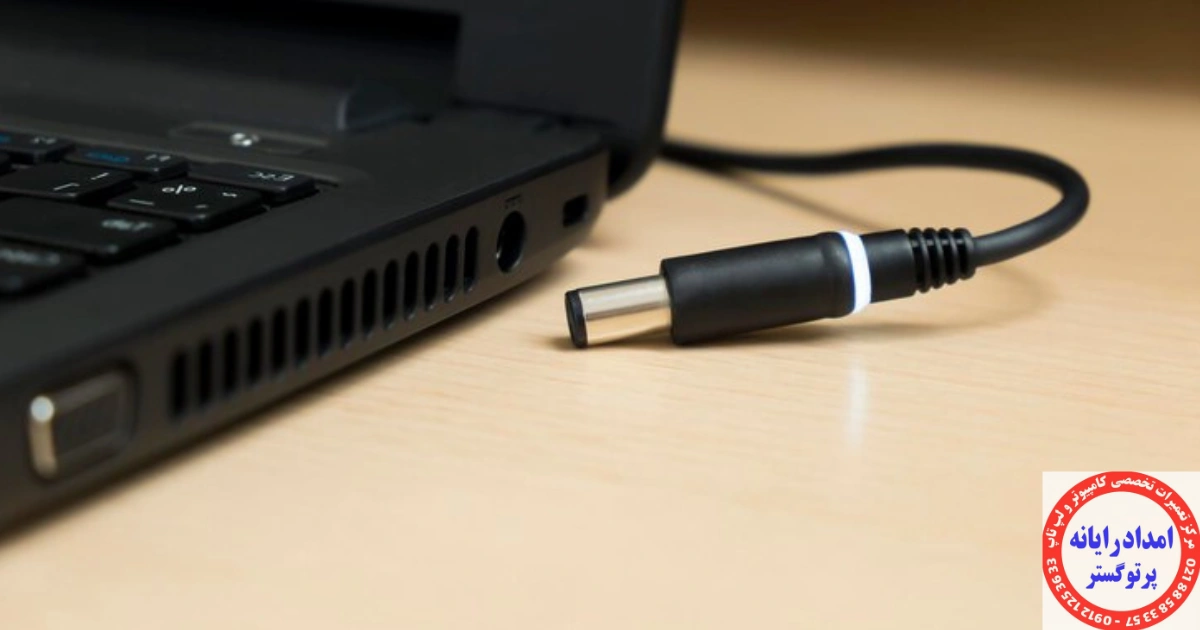

معرفی ساختار پورت شارژ و نحوه انتقال جریان به مادربرد
پورت شارژ از چند بخش اصلی تشکیل شده است: پین مثبت مرکزی، جداره منفی فلزی و در برخی مدل‌ها، پایه‌ی سیگنال یا دیتا (ID Pin) که برای تشخیص نوع آداپتور و کنترل ولتاژ استفاده می‌شود. هنگامی‌که دوشاخه‌ی آداپتور وارد سوکت می‌شود، پین مثبت ولتاژ را از کابل مرکزی دریافت کرده و از طریق مسیرهای مسی به دیود محافظ مادربرد منتقل می‌کند. در ادامه، ماسفت‌ها جریان را فیلتر کرده و ولتاژ ایمن را به مدار شارژ باتری می‌فرستند. این انتقال دقیق و بدون نویز، شرط اصلی عملکرد پایدار مادربرد است. در لپ‌تاپ‌های مدرن، این مسیرها اغلب دارای سنسورهای تشخیص جریان نیز هستند تا از آسیب ناشی از افزایش بار یا اتصال کوتاه جلوگیری شود.

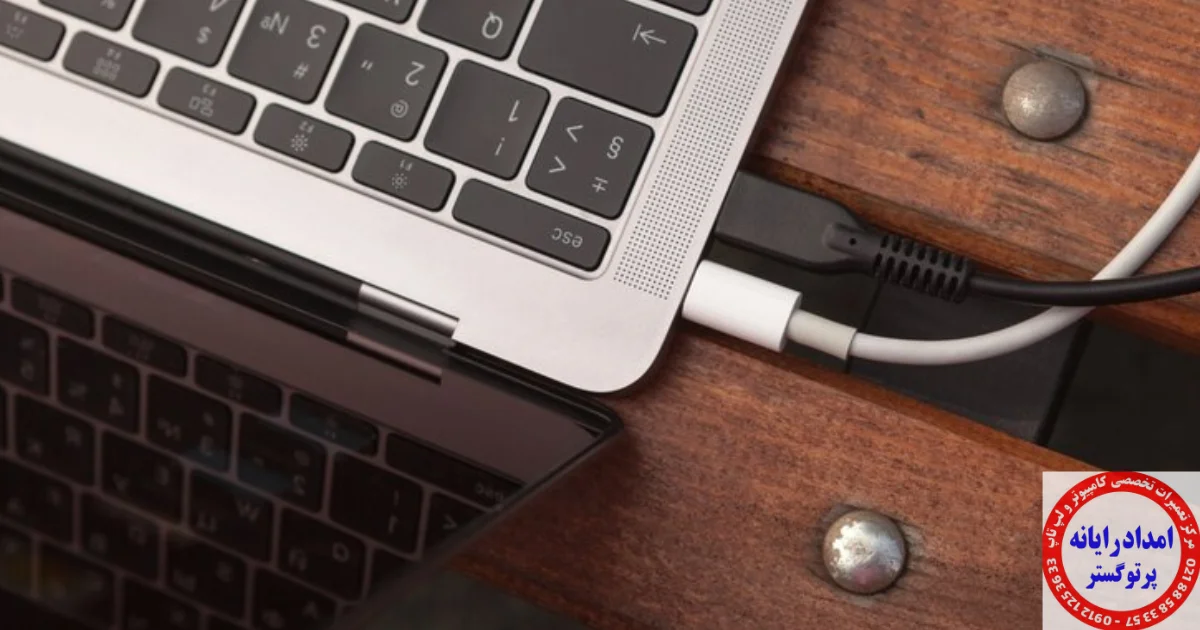

تفاوت میان جک داخلی و سوکت اکسترنال
در ساختار شارژ لپ‌تاپ دو بخش مجزا وجود دارد: جک داخلی مادربرد که روی برد نصب می‌شود و سوکت اکسترنال آداپتور که در انتهای کابل شارژر قرار دارد. جک داخلی معمولاً از جنس فلز مقاوم با لحیم‌های چندنقطه‌ای است و با گذشت زمان ممکن است بر اثر فشار مکرر یا کشیده شدن کابل، ترک بردارد یا از برد جدا شود. در مقابل، سوکت اکسترنال نقش رابط دارد و گاهی در اثر خم شدن یا زنگ‌زدگی دچار قطعی می‌شود. تفاوت مهم این دو در تعمیرپذیری آن‌هاست؛ تعویض جک داخلی نیازمند باز کردن کامل لپ‌تاپ و لحیم‌کاری دقیق است، در حالی که سوکت اکسترنال به‌راحتی قابل جایگزینی است. شناخت این تمایز به کاربر کمک می‌کند منبع واقعی مشکل شارژ را سریع‌تر تشخیص دهد و از آسیب بیشتر به مادربرد جلوگیری کند.
همچنین بخوانید
تعمیر شارژر لپ تاپ
علائم رایج خرابی جک DC و پورت شارژ در لپ‌تاپ
خرابی جک DC معمولاً تدریجی و همراه با نشانه‌هایی است که در ابتدا جزئی به نظر می‌رسند اما در صورت بی‌توجهی، می‌توانند به مدار شارژ یا حتی مادربرد آسیب جدی وارد کنند. از آنجا که پورت شارژ رابط مستقیم بین آداپتور و مادربرد است، هرگونه قطعی یا ناپایداری در آن می‌تواند مانع از انتقال جریان یکنواخت شود. تشخیص زودهنگام علائم خرابی این بخش، نه‌تنها از هزینه‌های بالای تعمیر مادربرد جلوگیری می‌کند، بلکه از بروز نوسانات خطرناک در مدار تغذیه نیز پیشگیری خواهد کرد. در ادامه، سه نشانه‌ی شایع خرابی جک DC مورد بررسی قرار می‌گیرد.
قطع و وصل شدن شارژ در حین حرکت کابل
یکی از واضح‌ترین نشانه‌های خرابی پورت شارژ، قطع و وصل شدن جریان برق هنگام حرکت یا خم شدن کابل آداپتور است. این حالت اغلب به دلیل شل شدن پایه‌های داخلی جک یا ترک خوردن لحیم آن روی مادربرد ایجاد می‌شود. در برخی موارد، صدای «تق‌تق» یا تغییر ناگهانی در آیکون باتری ویندوز نیز مشاهده می‌شود. اگر این مشکل به موقع برطرف نشود، جرقه‌های ریز در محل اتصال پین‌ها به‌مرور باعث داغ شدن سوکت و حتی ذوب شدن قاب پلاستیکی اطراف آن خواهد شد. توصیه می‌شود در چنین شرایطی، کابل آداپتور ثابت نگه داشته شود تا از فشار بیشتر به جک جلوگیری گردد تا زمان تعمیر نهایی فرا برسد.
جرقه، بوی سوختگی یا گرمای غیر طبیعی در محل سوکت
وجود جرقه، بوی سوختگی یا گرمای زیاد در ناحیه‌ی سوکت شارژ، علامت هشدار جدی است. این وضعیت معمولاً نشان‌دهنده‌ی اتصالی در پایه‌های مثبت و منفی یا شکستگی عایق داخلی سوکت است. تماس نادرست پین مرکزی با جداره‌ی فلزی منفی می‌تواند موجب افزایش مقاومت، داغ شدن لحیم‌ها و در نهایت سوختن مسیرهای تغذیه روی برد شود. در برخی موارد حتی ممکن است بدنه‌ی فلزی لپ‌تاپ اندکی برق‌دار شود که نشانگر نشت جریان است. در چنین شرایطی، ادامه‌ی استفاده از لپ‌تاپ خطرناک بوده و باید بلافاصله از آداپتور جدا شود تا از آسیب جدی‌تر جلوگیری گردد.
عدم شارژ باتری با وجود سالم بودن آداپتور
اگر آداپتور به‌درستی کار می‌کند اما باتری شارژ نمی‌شود یا سیستم تنها با برق مستقیم روشن می‌ماند، احتمال خرابی در مسیر بین جک DC و مدار شارژ بسیار بالاست. در این حالت معمولاً جریان ورودی از آداپتور به مادربرد منتقل نمی‌شود یا ولتاژ در مسیر فیلتر اولیه افت کرده است. گاهی نیز پایه‌ی سیگنال (ID) در جک‌های هوشمند دچار قطعی می‌شود و مادربرد شارژر را به‌عنوان منبع معتبر تشخیص نمی‌دهد. برای اطمینان، می‌توان با مولتی‌متر ولتاژ ورودی را در پشت سوکت اندازه گرفت؛ اگر ولتاژ وجود ندارد، تعویض جک یا تعمیر مسیر تغذیه ضروری است. بی‌توجهی به این علامت می‌تواند به خرابی آی‌سی شارژ یا قطع کامل توان سیستم منجر شود.
همچنین بخوانید
تعمیر باتری لپ‌تاپ
دلایل اصلی خرابی پورت شارژ و روش پیشگیری
پورت شارژ لپ‌تاپ یکی از قطعاتی است که هم در معرض فشار فیزیکی قرار دارد و هم در تماس مستقیم با جریان الکتریکی، بنابراین کوچک‌ترین بی‌احتیاطی می‌تواند عمر آن را کوتاه کند. خرابی این بخش معمولاً ناشی از رفتارهای تکراری و اشتباه کاربران است؛ مانند کشیدن ناگهانی کابل، استفاده از آداپتور نامناسب یا بی‌توجهی به تجمع گردوغبار. درک دلایل اصلی خرابی جک DC به کاربر کمک می‌کند تا با رعایت چند نکته‌ی ساده از بروز اتصالی، قطع ارتباط یا سوختن مسیر تغذیه جلوگیری کند. در ادامه، مهم‌ترین عوامل خرابی و راهکارهای پیشگیرانه‌ی آن بررسی می‌شوند.
فشار مکانیکی بیش از حد در طول استفاده یا جابجایی ناگهانی کابل
یکی از شایع‌ترین دلایل خرابی جک DC، اعمال فشار مکانیکی به کابل شارژ هنگام استفاده از لپ‌تاپ است. بسیاری از کاربران عادت دارند لپ‌تاپ را در حالتی استفاده کنند که کابل از زاویه‌ی نادرست وارد سوکت می‌شود یا هنگام حرکت دستگاه، کابل را می‌کشند. این رفتار باعث می‌شود لحیم‌های اتصال جک به مادربرد به‌مرور ترک بردارد و در نهایت مسیر تغذیه قطع شود. برای جلوگیری از این مشکل، توصیه می‌شود همیشه کابل به‌صورت مستقیم وارد سوکت شود و هنگام جابجایی لپ‌تاپ، ابتدا آداپتور از دستگاه جدا گردد. استفاده از کابل‌های زاویه‌دار (L-shape) نیز می‌تواند فشار را کاهش دهد و طول عمر جک را افزایش دهد.
نفوذ گردوغبار یا رطوبت و ایجاد اتصال ضعیف
گردوغبار، رطوبت و ذرات فلزی معلق از دیگر دشمنان پورت شارژ هستند. این ذرات می‌توانند بین پین‌های مثبت و منفی جک قرار گرفته و موجب اتصال ناقص یا افزایش مقاومت تماس شوند. در مناطق مرطوب، احتمال اکسید شدن پایه‌های فلزی جک نیز وجود دارد که به‌تدریج سبب تغییر رنگ، جرقه‌زدن یا قطع جریان می‌شود. برای پیشگیری، باید هر چند وقت یک‌بار با استفاده از اسپری هوای فشرده یا قلم تمیزکننده، پورت شارژ را پاک‌سازی کرد و از استفاده از مواد مرطوب یا الکل مستقیم در داخل سوکت پرهیز نمود. همچنین، نگهداری لپ‌تاپ در محیط خشک و دارای تهویه مناسب، احتمال خوردگی اتصالات را به حداقل می‌رساند.
استفاده از آداپتور غیراصل یا ولتاژ ناسازگار
یکی از عوامل کمتر توجه‌شده اما بسیار خطرناک، استفاده از شارژرهای غیراصل یا با ولتاژ متفاوت از مشخصات لپ‌تاپ است. آداپتورهایی که خروجی آن‌ها از نظر آمپر یا ولتاژ با مدل دستگاه سازگار نیست، می‌توانند باعث افزایش حرارت جک، سوختن فیوز محافظ یا حتی خرابی آی‌سی شارژ شوند. علاوه بر این، برخی شارژرهای ارزان فاقد فیلتر EMI هستند و نوسانات جریان آن‌ها موجب فرسودگی زودرس پین‌های داخلی جک می‌شود. برای جلوگیری از این آسیب‌ها، همیشه باید از آداپتور اصلی یا نمونه‌های تأییدشده توسط برند استفاده شود. بررسی مشخصات برچسب آداپتور (مثلاً 19V و 3.42A) پیش از اتصال، ساده‌ترین راه برای اطمینان از سازگاری و محافظت از پورت شارژ است.
همچنین بخوانید
کالیبراسیون و افزایش عمر باتری لپ‌تاپ
مراحل تعمیر جک DC و پورت شارژ لپ‌تاپ
تعمیر جک DC یکی از حساس‌ترین و دقیق‌ترین عملیات در حوزه‌ی تعمیرات مادربرد است، زیرا این بخش مستقیماً با مدار تغذیه و جریان اصلی دستگاه در ارتباط است. هرگونه اشتباه در باز کردن، لحیم‌کاری یا نصب مجدد می‌تواند منجر به اتصالی و آسیب جدی به مادربرد شود. فرآیند تعمیر معمولاً شامل سه مرحله‌ی اصلی است: عیب‌یابی دقیق مسیر برق، تعویض جک یا سوکت آسیب‌دیده، و تست نهایی جریان و ولتاژ. اجرای این مراحل باید با ابزارهای استاندارد و رعایت کامل نکات ایمنی انجام شود تا از پایداری عملکرد سیستم اطمینان حاصل گردد.
عیب‌یابی با مولتی‌متر و شناسایی قطع مسیر برق
در مرحله‌ی نخست، تعمیرکار با استفاده از مولتی‌متر دیجیتال مسیر انتقال جریان از سوکت شارژ تا ورودی مدار شارژ را بررسی می‌کند. ابتدا ولتاژ خروجی آداپتور (معمولاً ۱۹ ولت) اندازه‌گیری شده و سپس همان مقدار باید در پایه‌ی ورودی جک DC مشاهده شود. اگر ولتاژ در این نقطه وجود نداشته باشد، احتمال خرابی یا شل‌شدگی پایه‌ها مطرح است. در ادامه، مسیر ولتاژ از طریق دیود محافظ، مقاومت‌های فیلتر و ماسفت‌های ابتدایی دنبال می‌شود تا محل دقیق قطعی شناسایی گردد. در برخی مدل‌ها، وجود فیوز حفاظتی (FUSE) یا مقاومت شنت در مسیر، نقطه‌ی کلیدی عیب‌یابی است؛ زیرا سوختن آن‌ها معمولاً مانع از عبور جریان به مدار شارژ می‌شود.
جداسازی برد اصلی و تعویض سوکت با لحیم‌کاری دقیق
پس از مشخص شدن خرابی جک، مادربرد به‌طور کامل از لپ‌تاپ جدا می‌شود تا لحیم‌کاری با دقت انجام گیرد. جک‌های DC معمولاً با چند پایه‌ی ضخیم به برد متصل هستند که برای جدا کردن آن‌ها نیاز به هویه هوای گرم یا هیتر BGA با دمای کنترل‌شده وجود دارد. پس از ذوب شدن قلع‌های پایه‌ها، جک به‌آرامی از برد جدا می‌شود و محل لحیم با قلع‌گیر و فلاکس تمیز می‌گردد. در مرحله‌ی بعد، سوکت جدید که از نظر ابعاد و ساختار با مدل اصلی مطابقت دارد، جایگزین شده و پایه‌های آن با قلع نو و تمیز لحیم می‌شود. رعایت میزان حرارت (حدود ۳۵۰ درجه سانتی‌گراد) و اطمینان از چسبندگی کامل پایه‌ها برای جلوگیری از اتصالی یا قطع مجدد ضروری است.
تست ولتاژ، جریان و اتصال زمین پس از تعمیر
در پایان تعمیر، تست‌های الکتریکی برای اطمینان از عملکرد صحیح انجام می‌شود. ابتدا ولتاژ ورودی در پایه‌ی مثبت جک و خروجی مدار شارژ اندازه‌گیری می‌شود تا مطمئن شویم جریان بدون افت منتقل می‌گردد. سپس با استفاده از منبع تغذیه‌ی آزمایشی (Bench Power Supply) جریان مصرفی سیستم در حالت استارت بررسی می‌شود؛ اگر مقدار جریان در محدوده‌ی طبیعی (حدود ۰٫۶ تا ۱ آمپر در لحظه‌ی بوت) باشد، اتصال درست برقرار شده است. همچنین باید اتصال زمین (GND) میان بدنه‌ی فلزی جک و مادربرد با مولتی‌متر تست شود تا از عدم وجود مقاومت اضافی یا نشتی اطمینان حاصل گردد. در نهایت، پس از بستن کامل لپ‌تاپ، دستگاه باید بدون قطع و وصل و با شارژ پایدار کار کند. انجام دقیق این مراحل تضمین می‌کند که پورت شارژ در شرایط ایده‌آل و ایمن به فعالیت خود ادامه دهد.
همچنین بخوانید
چرا باتری لبتاپم شارژ نمی شود؟
برآورد هزینه تعمیر جک و نکات مهم در انتخاب مرکز تعمیرات
تعمیر جک DC لپ‌تاپ از نظر فنی ساده به‌نظر می‌رسد، اما در عمل نیازمند دقت بالا، ابزار حرفه‌ای و تجربه‌ی تعمیرکار است. به همین دلیل هزینه‌ی تعمیر در مدل‌های مختلف می‌تواند تفاوت قابل‌توجهی داشته باشد. این هزینه معمولاً شامل بررسی اولیه، باز و بست لپ‌تاپ، تست مسیر تغذیه، و در صورت نیاز تعویض سوکت یا بازسازی مسیر لحیم است. شناخت عواملی که بر هزینه تأثیر می‌گذارند و انتخاب یک مرکز معتبر، باعث می‌شود کاربر از کیفیت تعمیر و دوام بلندمدت اطمینان داشته باشد. در ادامه، مهم‌ترین فاکتورها و معیارهای انتخاب مرکز تخصصی بررسی می‌شود.
عوامل تعیین‌کننده قیمت
هزینه‌ی تعمیر جک شارژ بسته به نوع لپ‌تاپ، مدل سوکت و میزان خرابی متغیر است. لپ‌تاپ‌های گیمینگ یا مدل‌های باریک و فوق‌سبک معمولاً از سوکت‌های خاص با طراحی فشرده استفاده می‌کنند که تعویض آن‌ها به مهارت بیشتری نیاز دارد. در چنین مواردی، هزینه ممکن است بیشتر از مدل‌های معمولی باشد. اگر آسیب تنها در لحیم پایه‌ها باشد، تعمیر سطحی با هزینه‌ی کمتر انجام می‌شود، اما در صورت شکستگی سوکت یا سوختن مسیرهای تغذیه، نیاز به تعویض کامل جک و بازسازی برد وجود دارد که طبیعتاً هزینه‌ی بالاتری دارد. در بازار فعلی، بسته به مدل دستگاه و نوع آسیب، هزینه‌ی تعمیر معمولاً در بازه‌ی ۳۵۰ تا ۹۰۰ هزار تومان متغیر است.
تفاوت بین تعمیر سطحی و تعمیر تخصصی
در تعمیر سطحی، تعمیرکار با لحیم‌کاری مجدد پایه‌های جداشده یا رفع اتصالی در همان سوکت اصلی، مشکل را برطرف می‌کند. این روش زمانی مناسب است که سوکت از برد جدا نشده باشد و پایه‌ها سالم باشند. اما در تعمیر تخصصی، جک به‌طور کامل از مادربرد جدا شده و سوکت جدید نصب می‌شود. گاهی لازم است مسیرهای تغذیه‌ی سوخته بازسازی شوند یا از سیم‌های مسی نازک برای ترمیم خطوط استفاده شود. اگرچه تعمیر تخصصی هزینه‌ی بیشتری دارد، اما پایداری برق و دوام آن بسیار بالاتر است و احتمال بازگشت خرابی تقریباً به صفر می‌رسد. تفاوت این دو روش در میزان دقت فنی و زمان صرف‌شده در فرآیند تعمیر است.
معیارهای انتخاب مرکز معتبر
انتخاب مرکز تعمیرات معتبر، مهم‌ترین گام برای جلوگیری از تکرار خرابی است. مرکزی که از دستگاه‌های لحیم هوای گرم (Hot Air Station) با کنترل دمای دقیق استفاده می‌کند، قادر است سوکت را بدون آسیب به برد جدا کند. وجود منبع تغذیه‌ی آزمایشی، میکروسکوپ دیجیتال، و تجهیزات تست جریان نشان‌دهنده‌ی سطح حرفه‌ای آن مرکز است. همچنین ارائه‌ی گارانتی تعمیر برای مدت مشخص (مثلاً یک تا سه ماه) نشان می‌دهد که تعمیرکار به کیفیت کار خود اطمینان دارد. در کنار تجهیزات، تجربه و مهارت تعمیرکار نقشی اساسی دارد، زیرا لحیم‌کاری اشتباه در ناحیه‌ی ورودی برق ممکن است منجر به سوختن مسیرهای حیاتی مادربرد شود. انتخاب آگاهانه و بررسی سابقه‌ی کاری مرکز، بهترین تضمین برای دریافت خدمات ایمن و با دوام است.
نتیجه‌گیری
جک DC یکی از حساس‌ترین قطعات در مدار تغذیه‌ی لپ‌تاپ است و خرابی آن می‌تواند به قطع جریان، نوسان برق و حتی آسیب مادربرد منجر شود. تشخیص به‌موقع و تعمیر اصولی این بخش تنها با ابزار تخصصی و مهارت بالا امکان‌پذیر است. اعتماد به مراکز معتبر مانند امداد رایانه پرتوگستر باعث می‌شود تعمیر پورت شارژ با دقت بالا، گارانتی کیفیت و استانداردهای ایمنی انجام شود. کاربران با سپردن لپ‌تاپ خود به این مرکز می‌توانند از بازگشت مجدد خرابی و هزینه‌های تکراری جلوگیری کرده و از شارژ پایدار و مطمئن بهره‌مند شوند.
