تعمیر مادربرد لپتاپ: ریبال چیپ گرافیک، تعمیر مدار شارژ و بایوس
مادربرد بهعنوان ستون فقرات لپتاپ، نقش حیاتی در عملکرد تمام اجزای سختافزاری دارد. کوچکترین ایراد در این بخش میتواند باعث خاموشی کامل، ناپایداری سیستم یا حتی سوختن قطعات حیاتی مانند CPU و GPU شود. ازاینرو، تعمیر مادربرد فرایندی صرفاً فنی نیست بلکه ترکیبی از دانش الکترونیک، تجربهی عملی و استفاده از ابزارهای دقیق است. شناخت علائم خرابی، روشهای اصولی عیبیابی، ریبال چیپ گرافیک، تعمیر مدار شارژ و پروگرام بایوس همگی مهارتهایی هستند که تنها در مراکز تخصصی و با رعایت استانداردهای فنی انجامپذیرند.

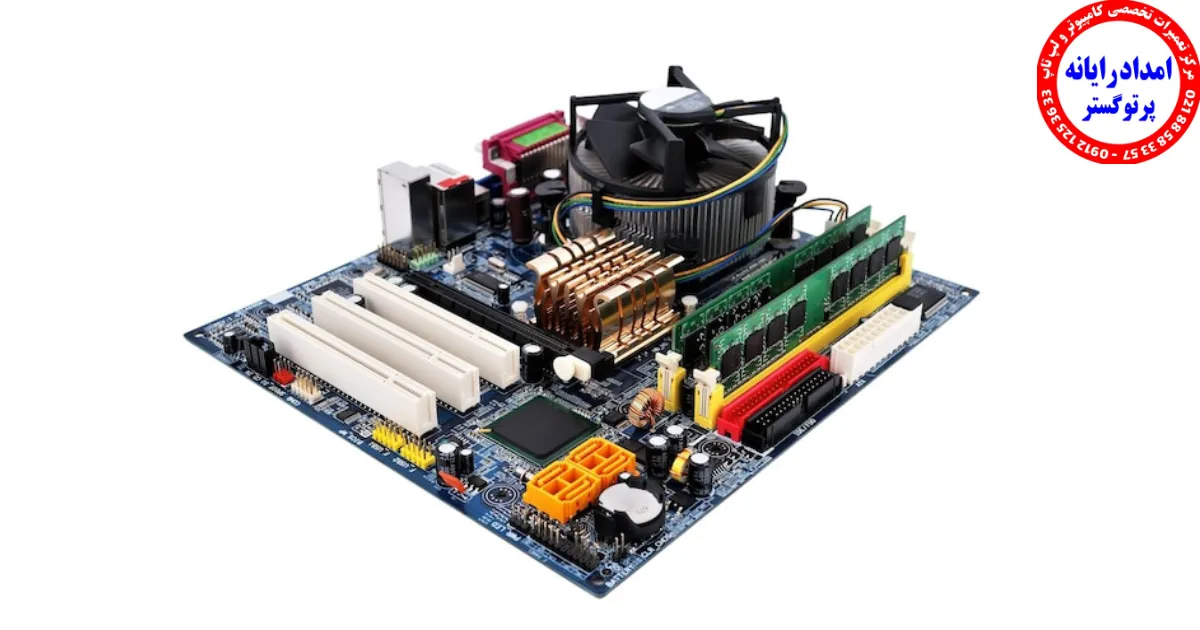

نقش مادربرد در عملکرد لپتاپ و اهمیت تعمیر تخصصی آن
مادربرد قلب تپندهی لپتاپ است؛ بردی چندلایه که همهچیز از پردازنده و رم تا چیپ گرافیک، باتری و مدارهای تغذیه روی آن سوار یا به آن متصل میشود. هر سیگنال پردازشی از گذرگاهها و مسیرهای ظریف مادربرد عبور میکند و هر ولتاژ نیز از طریق VRM، ماسفتها و رگولاتورها به قطعات میرسد. وقتی یک ترکبرداری، اکسیداسیون کانکتورها، خرابی چیپست (PCH) یا ناپایداری تغذیه رخ دهد، نشانهها میتوانند از کندی و ریاستارتهای ناگهانی تا تصویر ندادن و شارژ نشدن باتری متفاوت باشند. همین وابستگی عمیق اجزا به مادربرد باعث میشود هر ایراد کوچک، اثر دومینویی روی CPU، GPU و مدار شارژ بگذارد و عیبیابی علمی را ضروری کند.
تعمیر مادربرد صرفاً تعویض قطعه نیست؛ از خواندن دیاگرام و بردویو تا اندازهگیری تستپوینتها با مولتیمتر/اسیلوسکوپ، تست اتصال کوتاه در خطوط اصلی (مثلاً +VCORE، +VGPU، +3/5V)، بررسی سلامت بایوس/UEFI و حتی تحلیل لاجیک پاور سکوئنس را شامل میشود. خطا در هرکدام از این مراحل ممکن است به سوختن رگولاتورها، آسیب CPU/GPU یا از کار افتادن کامل دستگاه بینجامد. نمونهی رایج، ریبال نکردن اصولی چیپ گرافیک BGA است؛ اگر پروفایل حرارتی یا فیکسچر مناسب رعایت نشود، خمیدگی برد (Board Warping) یا جداشدن پَدها رخ میدهد و دستگاه حتی با تعویض چیپ هم جان نمیگیرد. یا در مدار شارژ، تعویض عجولانهی IC بدون بررسی نشتی دیودهای ورودی و مسیر سنجش جریان (CS/ACDET) میتواند دوباره به شورت و خاموشی منجر شود.
برای همین، سپردن مادربرد به مرکز متخصصی که استانداردهای ESD، ابزار دقیق و تجربهی نقشهخوانی دارد اهمیت حیاتی دارد. مخاطبان این مقاله کاربرانی که قصد دارند لپتاپ یا کامپیوتر خود را تعمیر کنند باید بدانند هر «تعمیر اشتباه» میتواند به خاموشی کامل یا آسیب دائمی منجر شود. در همین راستا، امداد رایانه پرتوگستر با رویکرد عیبیابی ریشهای، استفاده از پروفایلهای حرارتی معتبر در ریبال چیپ گرافیک، و تست مرحلهبهمرحله مدار شارژ و بایوس، ریسک بازگشت خرابی را به حداقل میرساند و کیفیت تعمیر را تضمین میکند. این نگاه تخصصی، تفاوت اصلی بین «تعویضکار» و «تعمیرکار مادربرد» است و همان چیزیست که در عمل، عمر مفید دستگاه شما را افزایش میدهد.
همچنین بخوانید
تعمیرات لپ تاپ

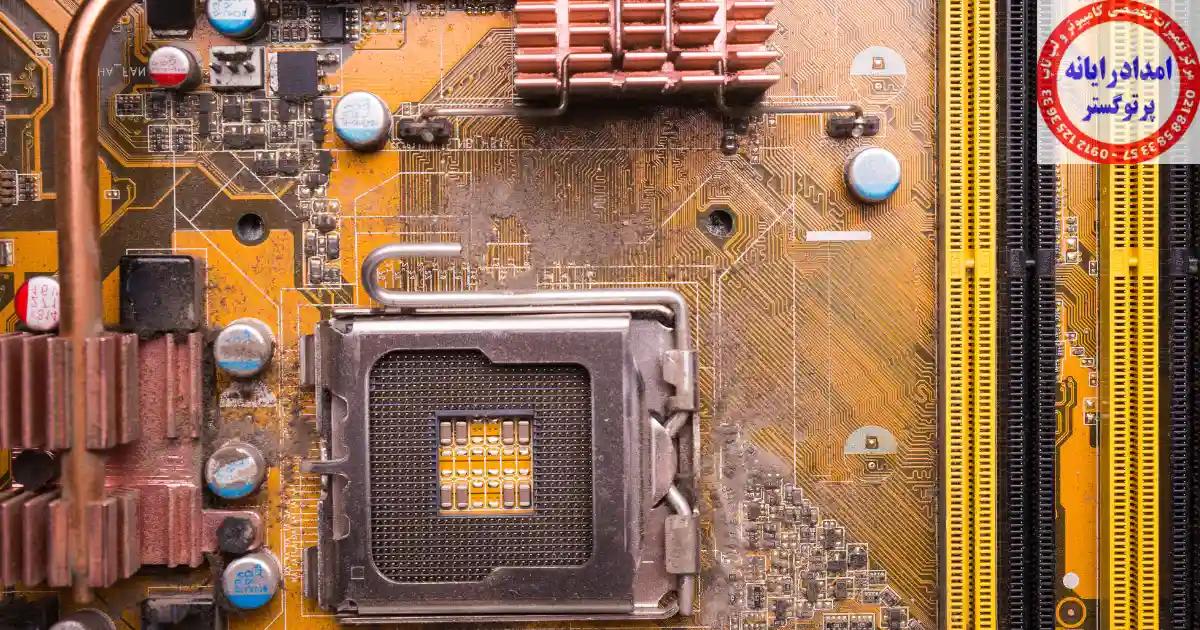

علائم خرابی مادربرد لپتاپ و روش تشخیص اولیه
خرابی مادربرد معمولاً با نشانههایی آغاز میشود که بسیاری از کاربران در ابتدا آنها را جدی نمیگیرند. گاهی لپتاپ بهطور کامل روشن نمیشود، فن برای لحظهای میچرخد و سپس خاموش میگردد، یا چراغ پاور چشمک میزند اما هیچ تصویری روی نمایشگر ظاهر نمیشود. در موارد دیگر، سیستم بهطور ناگهانی ریستارت میشود، صدای بوقهای غیرعادی از بایوس شنیده میشود، یا پورتهای USB و HDMI از کار میافتند. حتی خرابیهای بهظاهر ساده مانند عدم شناسایی شارژر یا باتری، یا متوقف شدن ناگهانی شارژ نیز میتواند به ایرادات مدار تغذیه در مادربرد اشاره داشته باشد. در این مرحله، توجه به جزئیات رفتاری سیستم اهمیت زیادی دارد، زیرا هر علامت میتواند مسیر تشخیص را مشخص کند.
در بررسی اولیهی خرابی، تکنسین با تجربه ابتدا از منبع تغذیه آزمایشی (Power Supply Bench) استفاده میکند تا جریان مصرفی مادربرد را در حالت استندبای و هنگام استارت اندازهگیری کند. اگر جریان در حد چند میلیآمپر باقی بماند یا ناگهان به صفر بازگردد، احتمال وجود اتصال کوتاه (Short) یا خرابی یکی از رگولاتورها بسیار بالاست. در ادامه، با کمک مولتیمتر دیجیتال، خطوط اصلی ولتاژ مانند +VCORE، +3VALW، +5VALW و +VBAT مورد سنجش قرار میگیرند. نبود ولتاژ در این مسیرها، راهنمایی است برای یافتن بخش معیوب؛ مثلاً در نبود +3V و +5V باید IC مربوط به تولید این ولتاژها (اغلب در نزدیکی کانکتور پاور) بررسی شود.
روش دیگر تشخیص اولیه، لمس کردن نواحی مختلف مادربرد با احتیاط است. اگر بخشی از برد بیش از حد گرم شود، معمولاً آن قطعه (ماسفت یا آیسی تغذیه) دچار اتصال داخلی شده است. همچنین میتوان با دوربین حرارتی یا اسپری فریز، ناحیهی معیوب را سریعتر پیدا کرد. البته تمامی این تستها باید با رعایت کامل اصول ESD و بدون اتصال سایر قطعات انجام گیرد.
ریبال چیپ گرافیک (GPU Reballing) چیست و چرا انجام میشود؟
ریبال چیپ گرافیک یکی از تخصصیترین مراحل تعمیر مادربرد لپتاپ است و زمانی انجام میشود که چیپ GPU بهدلیل گرمای زیاد یا گذر زمان، اتصال خود را با برد از دست داده باشد. چیپهای گرافیک از نوع BGA (Ball Grid Array) هستند، یعنی بهجای پایههای معمولی، صدها گوی قلع زیر آنها قرار دارد که مستقیماً به برد لحیم میشوند. در اثر حرارت بالا، نوسانات جریان یا فشار مکانیکی، این گویها ممکن است ترک بردارند یا از برد جدا شوند. نتیجهی این اتفاق معمولاً بروز علائمی چون نبود تصویر، خطوط رنگی روی نمایشگر، روشن شدن بدون بوت شدن، یا ریست ناگهانی سیستم است. در چنین شرایطی، ریبال کردن چیپ گرافیک میتواند اتصالات را بازیابی کرده و دستگاه را به حالت عادی بازگرداند.
فرآیند ریبال شامل چند مرحلهی دقیق است: در ابتدا چیپ با استفاده از هیتر BGA یا دستگاه Infrared Rework Station از روی مادربرد جدا میشود. سپس سطح برد و چیپ از قلعهای قدیمی با قلعگیر یا ویک مخصوص تمیز میشود تا هیچ باقیماندهای از لحیم قبلی وجود نداشته باشد. پس از آن، با کمک استنسیل (صفحهی سوراخدار مخصوص هر مدل چیپ) و پودر قلع یا توپکهای آماده، گویهای جدید روی چیپ قرار داده و با حرارت دقیق ذوب میشوند تا دوباره پایهها شکل بگیرند. در نهایت، چیپ ریبالشده با استفاده از فیکسچر دقیق و دوربین چشمی روی جای اصلی خود در مادربرد نصب میشود.
کنترل دما در این فرآیند حیاتی است. حرارت بیش از حد ممکن است باعث سوختن چیپ یا خم شدن برد (Board Warping) شود، در حالیکه حرارت کم نیز باعث اتصال ناقص یا سرد لحیم (Cold Joint) میگردد. معمولاً تکنسینهای حرفهای با استفاده از پروفایل حرارتی استاندارد، دمای پیشگرم را در محدودهی 150–180 درجه و دمای لحیمکاری را حدود 220–240 درجه تنظیم میکنند. علاوه بر آن، استفاده از فلاکس مناسب برای جلوگیری از اکسید شدن پایهها و حفظ روانی قلع الزامی است. هرگونه سهلانگاری در کنترل این مراحل میتواند نهتنها چیپ را از بین ببرد، بلکه کل مادربرد را غیرقابل تعمیر کند.
همچنین بخوانید
تعمیر باتری لپتاپ
مراحل کامل ریبال چیپ گرافیک در تعمیر مادربرد
ریبال چیپ گرافیک فرآیندی چندمرحلهای و دقیق است که برای بازیابی اتصالات از دسترفته بین چیپ و مادربرد انجام میشود. هر مرحله از این فرایند نیازمند تمرکز، ابزار مناسب و رعایت استانداردهای فنی است تا از آسیب احتمالی به برد جلوگیری شود. در ادامه، مراحل کامل ریبال چیپ گرافیک بهصورت گامبهگام توضیح داده میشود.
۱. جدا کردن چیپ از مادربرد
در گام نخست، مادربرد روی دستگاه هیتر BGA یا ایستگاه تعمیر اینفرارد ثابت میشود تا گرمای یکنواخت به سطح زیرین برد منتقل گردد. سپس حرارت بهصورت کنترلشده و تدریجی افزایش مییابد تا دمای زیر چیپ به محدودهی ذوب لحیم برسد. در این حالت، چیپ بهآرامی و بدون هیچ فشاری با پنس مخصوص از روی برد جدا میشود. هرگونه عجله یا اعمال نیروی اضافی ممکن است به جدا شدن پَدهای مسی یا حتی ترک برد منجر شود.
۲. تمیز کردن پدها و آمادهسازی سطح
پس از جدا کردن چیپ، قلعهای باقیمانده روی مادربرد و زیر چیپ با استفاده از قلعگیر یا سیم ویک و فلاکس تمیز میشوند. سطح برد باید کاملاً صاف، براق و عاری از هرگونه آلودگی باشد. باقیماندن حتی یک ذره قلع یا فلاکس خشکشده ممکن است در هنگام لحیمکاری مجدد موجب اتصال کوتاه یا بلند شدن چیپ شود. پس از پاکسازی، برد با اسپری ایزوپروپیل الکل شسته میشود تا هیچ اثری از فلاکس باقی نماند.
۳. قراردادن توپهای قلع و آمادهسازی چیپ
در این مرحله، چیپ روی استنسیل مخصوص مدل خود قرار داده میشود. توپهای قلع در سوراخهای استنسیل ریخته و با برس مخصوص یکنواخت میگردند تا هر پَد دارای یک توپ دقیق باشد. سپس هیتر یا بلور هوای گرم بهآرامی روی سطح گرفته میشود تا توپها ذوب و به چیپ متصل شوند. این بخش از فرآیند باید با دمای کنترلشده (حدود 220 تا 240 درجه) انجام شود تا قلع بهدرستی شکل گیرد و اتصالات سرد یا ناقص ایجاد نشود.
۴. نصب مجدد چیپ روی مادربرد
پس از اتمام ریبال، چیپ با دقت در جای اصلی خود روی مادربرد تنظیم میشود. تراز بودن چیپ اهمیت بالایی دارد، زیرا کوچکترین انحراف در محور X یا Y باعث میشود که اتصالات ناقص برقرار شوند. سپس حرارت مجدد بهصورت تدریجی اعمال میشود تا توپهای قلع ذوب شده و چیپ بهطور کامل روی برد بنشیند. پس از خنک شدن کامل، تمیزی نهایی و بازرسی ظاهری انجام میگیرد.
۵. تست عملکرد نهایی
در پایان، مادربرد با استفاده از منبع تغذیه آزمایشی روشن شده و مقدار جریان مصرفی بررسی میشود. در صورت طبیعی بودن جریان، سیستم بوت شده و خروجی تصویر از پورت HDMI یا LVDS تست میگردد. همچنین دمای سطح چیپ گرافیک با ترمومتر لیزری یا نرمافزارهای مانیتورینگ بررسی میشود تا از عملکرد نرمال اطمینان حاصل گردد.
۶. خطاهای رایج در ریبال چیپ
در ریبال، اشتباهات رایجی ممکن است رخ دهد؛ از جمله باقیماندن قلع اضافی روی پَدها، فشار بیش از حد هنگام نصب چیپ، یا حرارتدهی نقطهای که سبب سوختن بخشی از چیپ میشود. همچنین تنظیم نادرست پروفایل حرارتی میتواند موجب «توپکهای ناقص» یا حتی جدا شدن مجدد چیپ پس از مدت کوتاهی شود. برای جلوگیری از این خطاها، استفاده از ابزار دقیق، دماسنج ترموکوپل و تجربهی کافی در کنترل حرارت ضروری است.
همچنین بخوانید
تعمیر فن لپتاپ
تعمیر مدار شارژ مادربرد لپتاپ و شایعترین ایرادات آن
مدار شارژ یکی از حیاتیترین بخشهای مادربرد لپتاپ است که وظیفه دارد انرژی دریافتی از آداپتور را به شکل پایدار و کنترلشده به باتری و سایر بخشهای سیستم منتقل کند. این مدار به ظاهر ساده، در واقع از مجموعهای از قطعات دقیق و حساس مانند MOSFETها، آیسی کنترل شارژ (Charging IC)، دیودهای محافظتی، رگولاتورها و مقاومتهای سنجش جریان (Current Sense Resistors) تشکیل شده است. هر کدام از این اجزا نقش ویژهای در مدیریت انرژی و محافظت از مادربرد دارند. بهعنوان مثال، آیسی شارژ وظیفهی تنظیم ولتاژ و جریان ورودی را دارد، در حالی که MOSFETها مسیر جریان را کنترل کرده و از بازگشت ولتاژ یا جریان اضافی جلوگیری میکنند.
از مهمترین علائم خرابی در مدار شارژ میتوان به شارژ نشدن باتری، قطع ناگهانی برق هنگام جدا شدن آداپتور، داغ شدن بیش از حد آیسی شارژ یا ماسفتها، و در برخی موارد، تشخیص ندادن شارژر توسط سیستم اشاره کرد. همچنین، نوسان در ولتاژ خروجی، روشن نشدن لپتاپ در صورت وجود باتری یا خاموش شدن ناگهانی آن میتواند نشانهی وجود مشکل در مسیرهای تغذیهی اصلی باشد. در بسیاری از موارد، خرابی آیسی شارژ یا ماسفتهای سوئیچکننده باعث میشود که جریان ورودی بهدرستی عبور نکند یا مدار به حالت حفاظت (Protection Mode) برود و سیستم عملاً از کار بیفتد.
برای تست اولیهی مدار شارژ، تعمیرکار از مولتیمتر دیجیتال و منبع تغذیه آزمایشی استفاده میکند. ابتدا ولتاژ ورودی آداپتور (معمولاً 19 ولت) در محل سوکت بررسی میشود. سپس مسیر جریان از دیود ورودی تا پایههای آیسی شارژ دنبال میگردد. اگر ولتاژ پس از عبور از MOSFETها کاهش یافته یا قطع شده باشد، احتمال خرابی یکی از آنها زیاد است. در ادامه، پایههای مهم آیسی مانند ACDET (تشخیص آداپتور)، CMSRC (مرجع جریان)، و BATDRV (خروجی کنترل شارژ) مورد اندازهگیری قرار میگیرند تا عملکرد منطقی تراشه مشخص شود. در صورت مشاهدهی اتصالی (Short) بین پایههای منبع و درین MOSFET، باید قطعه تعویض شود.
در مرحلهی تعویض، استفاده از هویهی هوای گرم با دمای کنترلشده (حدود 300 تا 350 درجه) و فلاکس باکیفیت اهمیت دارد تا پایهها آسیب نبینند. پس از جایگزینی قطعهی معیوب، مدار مجدداً تست میشود تا ولتاژ باتری و جریان شارژ در محدودهی نرمال (معمولاً بین 1.5 تا 2 آمپر) قرار گیرد. نکتهی کلیدی در تعمیر مدار شارژ، شناسایی دقیق علت اصلی خرابی است؛ زیرا گاهی آیسی یا ماسفت معیوب نتیجهی ایراد در مقاومتهای سنجش جریان یا نشت ولتاژ از شارژر معیوب است. بدون برطرف کردن علت اصلی، تعویض قطعات تأثیری ماندگار نخواهد داشت.

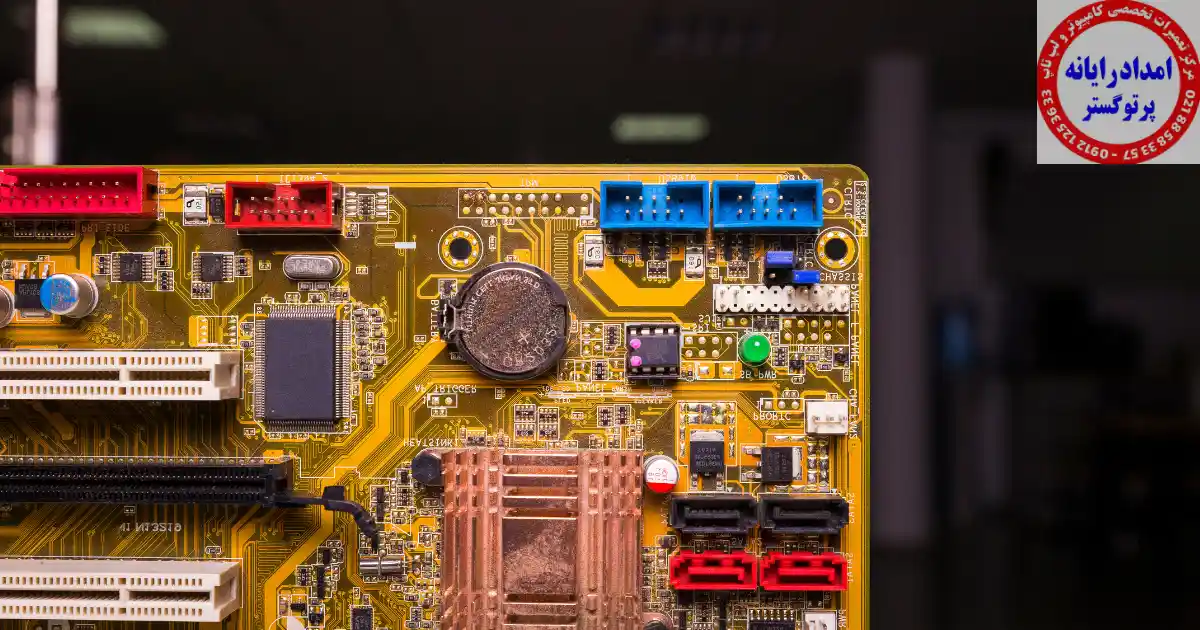

مشکلات رایج بایوس (BIOS) و روشهای تعمیر یا پروگرام مجدد
بایوس (BIOS) یکی از حیاتیترین اجزای مادربرد است که فرآیند بوت و شناسایی اولیهی سختافزار را کنترل میکند. خرابی آن معمولاً بهدلیل آپدیت ناقص، نوسان برق، یا فایل نادرست رخ میدهد و نشانههایی مانند روشن شدن فن بدون تصویر، خاموش و روشن شدن متوالی یا بوقهای خطا دارد. این مشکلات در واقع ناشی از از بین رفتن دادههای حیاتی در چیپ SPI Flash هستند که باعث میشوند مادربرد نتواند سختافزارها را بهدرستی راهاندازی کند.
برای رفع این ایرادات، از روش پروگرام مجدد بایوس استفاده میشود. در این روش چیپ با پروگرامرهایی نظیر CH341A یا RT809F بازنویسی میشود تا فایل سالم جایگزین نسخهی معیوب گردد. رعایت دمای مناسب هنگام جداسازی چیپ، انتخاب فایل مخصوص همان مدل و تنظیم دقیق ولتاژ از نکات حیاتی در این فرآیند هستند. انجام صحیح این مراحل معمولاً سیستم را به حالت عادی بازمیگرداند و از نیاز به تعویض مادربرد جلوگیری میکند.
همچنین بخوانید
تعمیر شارژر لپ تاپ
ابزارهای تخصصی مورد نیاز برای تعمیر مادربرد لپتاپ
تعمیر مادربرد لپتاپ بدون استفاده از ابزارهای دقیق و استاندارد تقریباً غیرممکن است، زیرا هر مرحله از عیبیابی و تعمیر نیازمند دقت در حد میلیولت و میکرون است. از جمله ابزارهای ضروری میتوان به هویهی هوای گرم (Hot Air Station) برای جدا و نصب چیپهای SMD و BGA، منبع تغذیهی رومیزی جهت کنترل و تست جریان مصرفی، میکروسکوپ دیجیتال برای مشاهدهی ترکهای ریز یا اتصالات آسیبدیده، مولتیمتر دیجیتال برای اندازهگیری ولتاژها و مقاومتها، تستر مادربرد جهت بررسی کدهای خطا و وضعیت بوت، و همچنین فلاکس و قلعگیر برای پاکسازی اتصالات اشاره کرد. استفاده از ابزارهایی با کنترل دقیق دما و نوکهای مناسب اهمیت بالایی دارد، زیرا حرارت بیش از حد میتواند باعث جدا شدن پَدهای مسی یا سوختن تراشه شود. علاوه بر این، رعایت اصول ایمنی در کار با جریان مستقیم (DC) و استفاده از دستبند ضد الکتریسیتهی ساکن (ESD Wrist Strap) برای جلوگیری از تخلیهی ناگهانی بار الکتریکی ضروری است. تجهیز مناسب و رعایت استانداردهای فنی، کیفیت تعمیر را بالا برده و احتمال آسیب مجدد مادربرد را به حداقل میرساند.
نکات پیشگیرانه و توصیههای حرفهای پس از تعمیر مادربرد
پس از اتمام تعمیر مادربرد، انجام تستهای نهایی برای اطمینان از سلامت کامل دستگاه ضروری است. این مرحله شامل بررسی عملکرد گرافیک با تست بنچمارک، اندازهگیری ولتاژ باتری، بررسی پایداری مدار شارژ، تست تمام پورتها (USB، HDMI، و صدا)، و کنترل دمای کاری سیستم در شرایط فشار بالا است. هرگونه نوسان در ولتاژ یا افزایش غیرعادی دما میتواند نشانهی باقی ماندن ایراد جزئی در مدار تغذیه یا سیستم خنککننده باشد.
برای افزایش طول عمر مادربرد و جلوگیری از خرابی مجدد، توصیه میشود کاربران از پد یا پایه خنککننده استفاده کنند، فن و دریچههای تهویه را بهصورت دورهای تمیز نمایند، و درایورها و بایوس را در بازههای زمانی مشخص بهروزرسانی کنند. همچنین ثبت دقیق گزارش تعمیر، ذکر قطعات تعویضشده، و ارائهی گارانتی تعمیر نهتنها اعتماد مشتری را افزایش میدهد بلکه به تعمیرکار در پیگیری کیفیت خدمات کمک میکند. رعایت این اصول، ضامن عملکرد پایدار سیستم و حفظ اعتبار مرکز تعمیر در بلندمدت است.
نتیجهگیری
تعمیر تخصصی مادربرد لپتاپ، تفاوت میان بازگرداندن دستگاه به عملکرد پایدار و آسیب دائمی به آن است. استفاده از ابزارهای دقیق، رعایت پروفایلهای حرارتی استاندارد و تشخیص علمی ایرادات، از عوامل اصلی موفقیت در این فرایند به شمار میروند. انتخاب مرکز تعمیر معتبر، مانند «امداد رایانه پرتوگستر»، تضمین میکند که هر مرحله از عیبیابی تا تست نهایی با دقت و دانش کافی انجام شود. در نهایت، توجه به نکات پیشگیرانه پس از تعمیر، عمر مفید دستگاه را افزایش داده و هزینههای آتی را بهطور چشمگیری کاهش میدهد.
